В продаже безусадочный силиконовый компаунд на основе платинового катализатора!!!

1. Силиконовые компаунды на основе оловянного катализатора:

Предлагаем следующие виды жидких силиконовых компаундов:

— Эластоформ

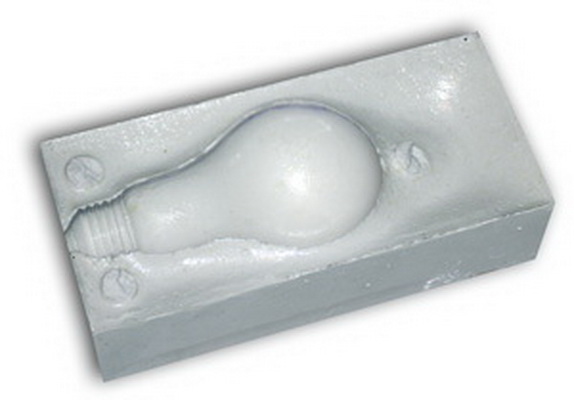

не имеет аналогов по своей стоимости на рынке и создан для изготовления простых одно-двух составных форм для отливок с минимальными обратными углами.

Компаунд имеет низкую вязкость, что облегчает смешивание, заливку в формы и не требует проведения дегазации.

Полимеризуется при комнатной температуре с очень малым значением усадки. Время жизни от 15 до 30 минут в зависимости от температурных условий. Поставляется в комплекте с отвердителем.

Поставляется в ёмкостях 1 кг и 5 кг.

Стоимость 1 кг с катализатором при покупке:

менее 10 кг — * грн — * — цену в гривнах уточняйте в день закакза!

свыше 100 кг — *грн/руб

свыше 500 кг — *грн/руб

1 кг примерно соответcтвует 0,85 л.

Характеристики Эластоформа:

• Время отверждения — 24 часа

• Условная прочность при растяжении до разрыва, не менее — 1,8 – 2,2 МПа

• Относительное удлинение при разрыве — 160 %

• Твердость по Шору А – 25-30

• Линейная усадка — 0,6 — 0,8 %

• Термостойкость — 200 °С продолжительно

• Цвет – белый

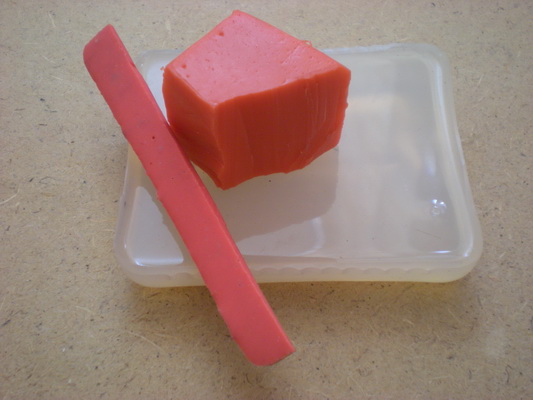

— Эластолюкс (ТВ 25) и Эластолюкс-soft (тв.15)

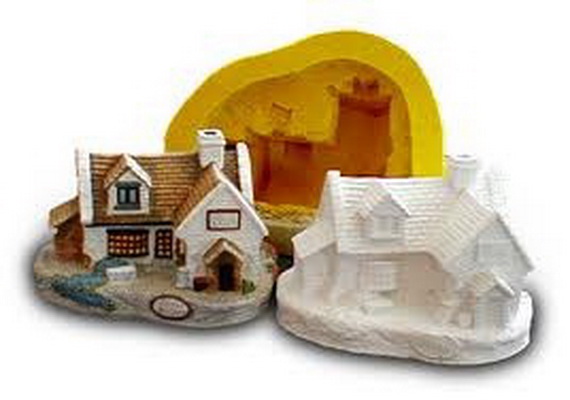

предназначен для изготовления любых сложных гибких форм с отрицательными углами.

По прочности и эластичности не уступает полиуретану, а по удобству и безопасности в работе, возможности заливать различные липкие материалы без дополнительной смазки превосходит полиуретан.

Кроме того, в формы из ЭЛАСТОЛЮКСА можно заливать горячие расплавленные материалы — воск, парафин, мыло, легкоплавкие металлы.

Изготовленные формы пригодны для литья воска, мыла, гипса, полиэфирных и эпоксидных смол, олова и низкотемпературных сплавов, прочих литьевых материалов. Компаунд имеет низкую вязкость, что обеспечивает качественное и равномерное заполнение мелких деталей рельефа копируемой модели. Полимеризуется при комнатной температуре с очень малым значением усадки. Время жизни от 15 до 30 минут в зависимости от температурных условий.

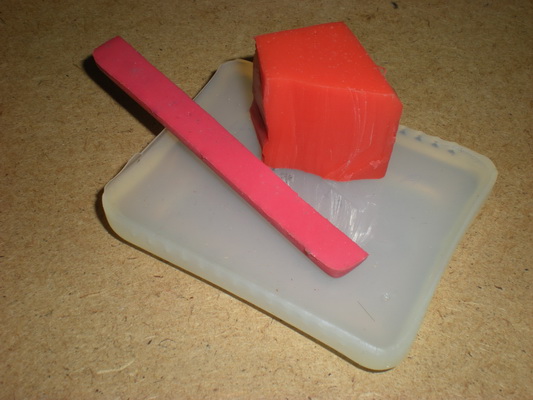

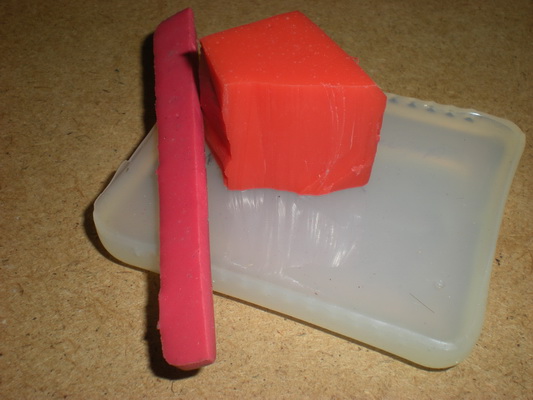

Благодаря низкой твердости, высокой прочности и эластичности идеален для отливок из хрупких непрочных материалов изделий, например, таких как мыло или парафин.

Позволяет в ряде случаев использовать цельную бесшовную, а не разборную форму. В большинстве случаев не требует использования разделительных составов.

Компаунд может быть окрашен в массе практически в любой цвет и использован для изготовления изделий из силикона, например таких, как рыболовные силиконовые приманки.

Поставляется в ёмкостях 1 кг и 5 кг.

Стоимость 1 кг с катализатором при покупке:

менее 10 кг — грн/ руб — * — цену в гривнах уточняйте в день закакза!

от 100 кг — * грн/ руб

1 кг примерно соответcтвует 0,85 л. Поставляется в комплекте с отвердителем.

Характеристики Эластолюкса:

• Условная прочность при растяжении до разрыва, не менее — 4,4 МПа

• Относительное удлинение при разрыве — 800 %

• Твердость по Шору А – 25 и 15 для «soft»

• Линейная усадка — 0,5 — 0,7 %

• Термостойкость — 290 °С продолжительно

• Цвет – полупрозрачный

— Копи-паста

Двухкомпонентный силикон, создан специально для нанесения на мастер-модель кистью или шпателем. Не стекает с вертикальных поверхностей. Имеет сбалансированную тиксотропность и оптимальную текучесть, что обеспечивает удобное и качественное нанесение на любую поверхность. Отличная сращиваемость нанесенных слоев позволяет изготавливать формы любой толщины. Очень крепкий и эластичный. Твердость по ШорА — 35ед.усадка до 0,8%. Время жизни от 4 до 15 минут. Полная полимеризация от 1 до 5 часов при комнатной температуре. Компаунд не имеет аналогов по своей стоимости на рынке и способен конкурировать с дорогими аналогами. Не требует использования разделительных составов при контакте с мастер-моделью.

Поставляется в ёмкостях 1 кг и 5 кг.

Стоимость 1 кг с катализатором при покупке:

менее 10 кг — грн/ руб — * — цену в гривнах уточняйте в день закакза!

от 100 кг — * грн/ руб

Обратите внимание! При хранении силиконового компаунда «Эластопаста» увеличивается вязкость материала! Для увеличения текучести компаунд следует интенсивно перемешать несколько минут, вручную или с помощью миксера, в зависимости от необходимого объема. Также, возможно смешивание с силиконовым компаундом «эластолюкс»

— Siliflex-20

Siliflex-20 – универсальный двухкомпонентный силиконовый компаунд для изготовления гибких форм. В зависимости от количества отвердителя, может использоваться как заливочный силикон для форм (20-25 мл на 1 кг) , так и как силикон для нанесения кистью (30-35 мл и больше на 1 кг). Siliflex-20 более вязкий чем «эластолюкс», но более текучий чем «эластопаста». При использовании отвердителя в пропорции ̴20 мл/кг обладает достаточно высоким временем полимеризации, что обеспечивает полный выход пузырьков воздуха из силиконового компаунда.

Характеристики:

Цвет – белый

Плотность – 1,1 кг/л

Твердость по ШОРу А – 20 ед.

Удлиннение на разрыв – 550 %

Мах. Температура — 180˚С

Пропорция отвердителя для заливки – 20 – 25 мл на 1кг

Пропорция отвердителя при послойном нанесении 30 – 35 мл на 1 кг и больше.

Время полимеризации – от 30 мин до 8ч в зависимости от количества отвердителя.

Цена – * грн или руб за кг. — * — цену в гривнах уточняйте в день закакза!

от 100 кг — руб

Технология работы

Поверхность оригинала, с которого снимается форма, должна быть предварительно обезжирена, очищена от загрязнений, ржавчины и т.п. Пористые поверхности необходимо уплотнить – например, пролакировать или использовать шпатлевку.Рекомендуется применение восковой или жировой разделительной смазки. Рекомендуем перед заливкой объемных форм провести пробную заливку для корректировки количества отвердителя.

ИЗГОТОВЛЕНИЕ ГИБКИХ ФОРМ

100 весовых частей основы и 2-3,5 весовых частей катализатора (на 1 кг основы рекомендуется 20-35 г катализатора – удобно отмерять одноразовым шприцом!) помещают в чистую емкость и перемешивают до полного равномерного распределения катализатора в основе.Возможно тепловое ускорение процесса отверждения, но не выше 40°С. Время жизни компаунда 15-120 минут в зависимости от количества катализатора, температуры и влажности воздуха. Полные прочностные характеристики достигаются компаундом в течение 72 часов.

ВНИМАНИЕ!!! После хранения, перевозки при низких температурах необходимо выдержать силикон для форм в тепле не менее суток. Иначе не будут достигнуты нормальные свойства отвержденного компаунда.

— Эластолюкс Платинум

Пищевой силикон, используемый для изготовления форм. Силикон двухкомпонентный на платиновой основе, относится к безусадочным силиконовым компаундам.

Подробнее»

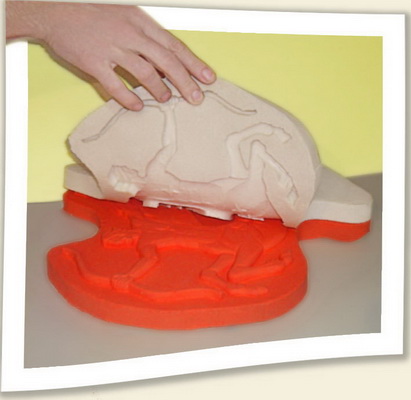

2. Формопласт

Для изготовления эластичного материала на основе ПВХ, известного также под названием Формопласт, поставляются 2 компонента. Это – основная паста и пластификатор.

ТЕХНОЛОГИЯ ИСПОЛЬЗОВАНИЯ ФОРМОПЛАСТА Разогреть пластификатор до температуры 180 – 200 °С в специальной емкости (емкость должна быть из цветного металла — алюминия или меди). Нагрев должен производиться на масляной или песчаной бане без применения открытого огня. Не перегревать!

Добавить основную пасту в разогретый пластификатор, помешивая, не допуская вспышки. Провести дальнейший нагрев до температуры 170 – 180 °С. Не перегревать!

Масса сначала загустевает, впоследствии становится прозрачной и легко текучей, что свидетельствует о ее готовности. Не допуская остывания массы, вылить ее в оснастку для изготовления формы.

После остывания до комнатной температуры, формопластовая форма готова к работе.

РАБОТЫ ПРОИЗВОДИТЬ ИЛИ НА СВЕЖЕМ ВОЗДУХЕ ИЛИ ПОД ВЫТЯЖКОЙ!

Испарения, выделяющиеся при нагреве формопласта, токсичны!

Готовая формопластовая форма может использоваться до температуры 50 °С (при большей температуре возможна ее деформация).

Хранение форм — в свободном виде (если они будут чем-то прижаты, могут деформироваться).

При изготовлении форм мастер-модель должна быть сухой, теплостойкой (выдерживать 200 °С) и не пористой.

Цена — Уточняйте пожалуйста при заказе!

3. Полиуретан

DURAMOULD ET30A, ET45A (Отсутствует в продаже)

Полиуретановый эластомер с высокой степенью эластичности (удлинение при разрыве не менее 1000%, твердость по Шору — 30/45). Готовый полимеризованный продукт обладает высокой устойчивостью к воздействию влаги и используется для изготовления практически любых форм с отрицательными углами. Моделями для форм могут служить каменные, гипсовые и другие изделия. Компоненты легко перемешиваются ручным методом. Имеет высокую текучесть и не требует дополнительной дегазации. Смешивать и использовать материал можно только в сухих помещениях. Не допустимо попадание влаги. Капля воды, попавшая в материал может испортить всю изготовленную форму. Перед использованием внимательно изучите инструкцию производителя!!! Материал токсичен!
